UPS三进三出机型384V32只电池连接图（有中线）
时间：2024-12-19 来源：cui20101002浏览次数：195
UPS三进三出机型384V32只电池连接图（有中线）

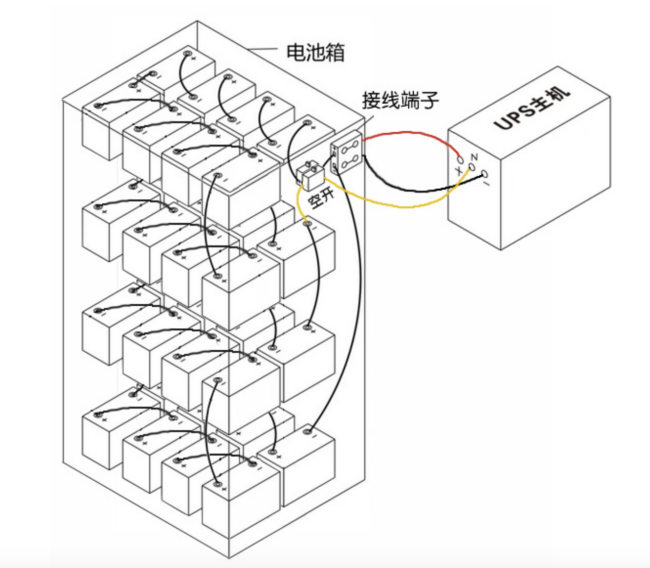

三进三出机型384V32只电池连接图(有中线)如上图:凡是直流电压为384V，使用一组电池，有中线的均可参考以上接线图。
1、接线过程中不要短路，危险很大。必须由专业的电工进行操作。
2、部分品牌在线式三进三出主机一般使用32只电池。直流电压为±192V，即32只电池串联，需要取中线。
3、32只电池串联后出来一根正极一根负极，第16只电池和第17只电池之间取出中线。正极、负极、中线经电池开关和接线端子后，把正极、负极、中线分别接到主机后端的电池接口(+、-、N) 上。
4、蓄电池每只电池12V，但新电池满电状态可达13.8V左右，因此测量电池总电压可达440V左右。需要测量正极与中线间的电压，负极和中线间的电压，二者基本一致，约220V。
